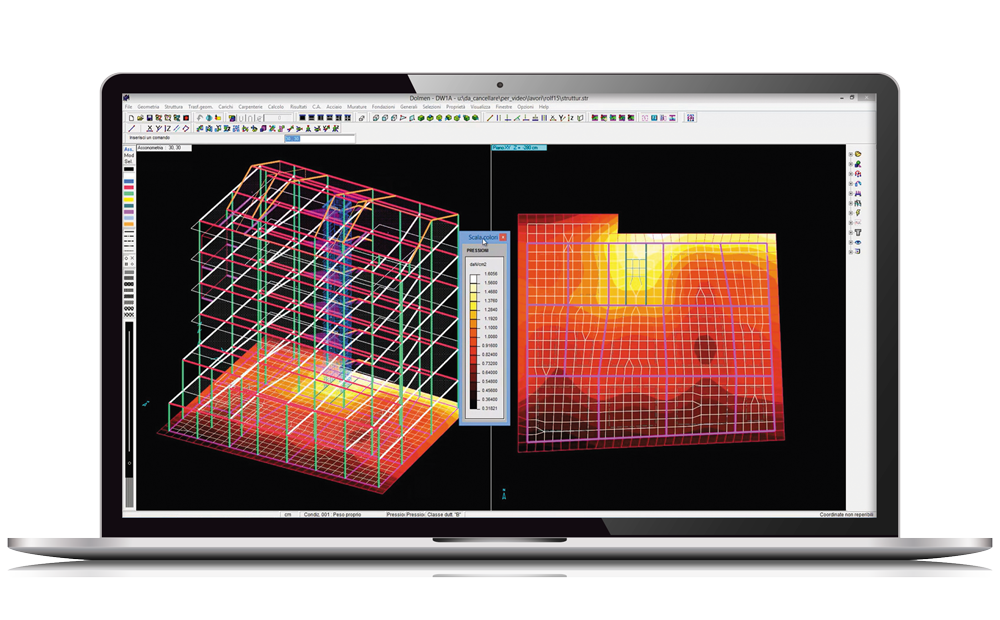

Modellatore CAD tridimensionale evoluto per analisi FEM con analisi statica ed analisi sismica semplificata. Interfacce DXF e Auto C.A.
Include funzioni BIM.

Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam.

L’Analisi sollecitazioni viene effettuata all’interno del CAD 3D Struttura, interfaccia principale ed elemento unificante del programma, nella quale viene costruito il modello strutturale, viene effettuata l’analisi dei carichi, vengono interrogati i risultati dell’analisi delle sollecitazioni, e dalla quale si passa, senza soluzione di continuit?, ai moduli per il dimensionamento e la verifica degli elementi costruttivi in c.a., c.a.p, acciaio, muratura portante, legno o altro materiale.

La piena aderenza dell’interfaccia agli standard Windows, unitamente alla presenza di un help ipertestuale e contestuale, corredato di brevi animazioni per una veloce spiegazione dei comandi pi? complessi, fa s? che l’utente sia in breve tempo in grado di padroneggiare velocemente la gestione del modello strutturale.

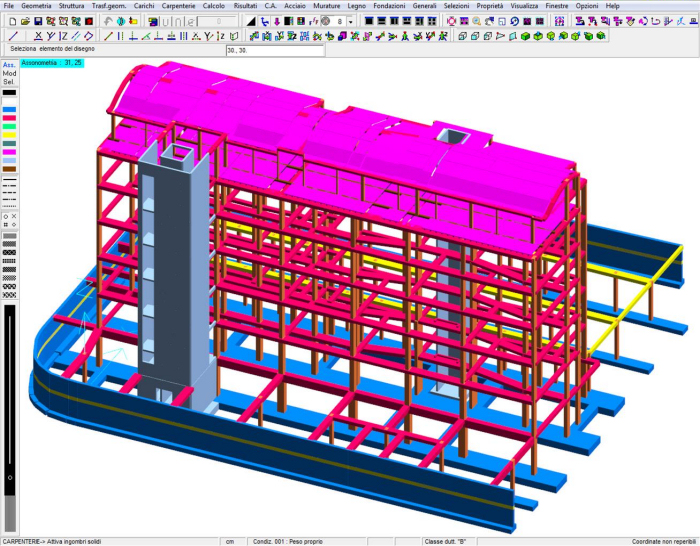

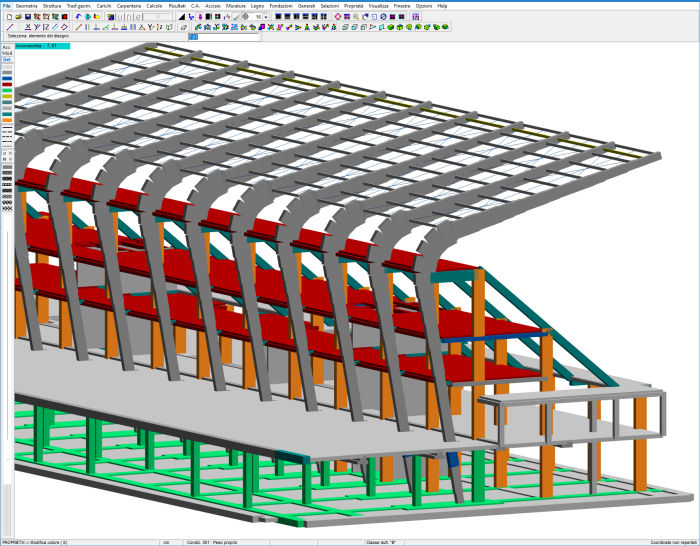

La struttura viene definita semplicemente disegnandone il modello ad elementi finiti, ovvero disegnando gli schemi unifilari delle travi e rivestendo questi elementi geometrici delle loro propriet? fisiche (sezioni, svincoli, estremi rigidi, etc.), ed usando le opportune funzioni per la generazione di mesh di gusci.

In questo processo l’utente ha a disposizione tutte le funzioni di un CAD 3D di uso generale, e in pi? funzioni specifiche della creazione di in modello strutturale; questo approccio di generazione tramite il disegno del modello consente di definire facilmente qualunque tipo di struttura, anche la pi? complessa, senza essere vincolati a piani di lavoro o alla scelta di specifiche tipologie strutturali, senza limiti di dimensione (versione non limitata DW1A) e di forma. ? sempre comunque possibile l’importazione di file in formato “.dxf”, le cui informazioni di carpenteria possono essere utilizzate per tracciare i vari elementi strutturali.

In alternativa ? possibile utilizzare un dxf tridimensionale che rappresenti lo schema statico a fili da rivestire all’interno del CAD3D Struttura con le propriet? strutturali o ancora si possono utilizzare le funzioni, presenti in Dolmen Plan (DW4), di lettura e di generazione automatica dei pilastri a partire da una pianta.

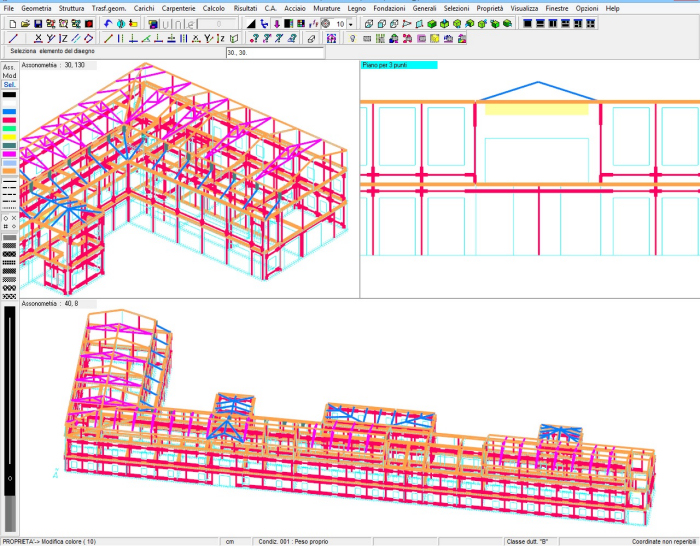

La finestra principale ? suddivisa in parti, da una a quattro, ciascuna delle quali pu? contenere una differente vista del modello (assonometria e sezioni su piani definiti dall’utilizzatore): ? possibile ruotare la struttura o vederne da vicino dei particolari, attivare la visualizzazione degli ingombri nelle parti volute in modo da esplorare ogni dettaglio ed avere un controllo costante su ogni modifica apportata.

All’interno del CAD3D Struttura sono inoltre presenti funzioni di diagnostica (il Check dataBase) che hanno il compito di segnalare eventuali possibili difetti di modellazione in fase di creazione del modello.

L’analisi sollecitazioni viene svolta da un solutore FEM nativo che permette l’uso di elementi asta a 6 gradi di libert? per nodo (conteggiando quindi sforzo assiale, taglio, flessione e torsione) ed elementi guscio a 5 gradi di libert? con 3 o 4 nodi (sforzi complanari, di taglio e flessionali); entrambi possono essere associati ad una rigidezza elastica distribuita secondo il modello di Winkler. ? possibile decidere il grado di vincolo reciproco tra le singole aste agendo anche parzialmente su ciascuno dei 6 gradi di libert? e ruotare ogni asta in modo da far loro assumere la posizione corretta intorno al loro asse. Il programma mette a disposizione diversi tipi di sezione, tra cui un profilario interno, oltre alla possibilit? di utilizzare sezioni disegnate da CAD.

Ad ogni nodo ? possibile dare un vincolo di tipo rigido o cedevole: vincoli classici quali l’incastro, la cerniera o l’appoggio vengono proposti in automatico ed ? possibile definire il vincolo elastico corrispondente a un plinto e a un palo. Il programma consente anche l’introduzione di spostamenti imposti o la simulazione del caso di fondazione continua alla Winkler.

La costruzione delle mesh ? automatica, effettuata tramite il Meshatore automatico (DW17), oppure ricavabile dall’accostamento di semplici mesh quadrangolari.

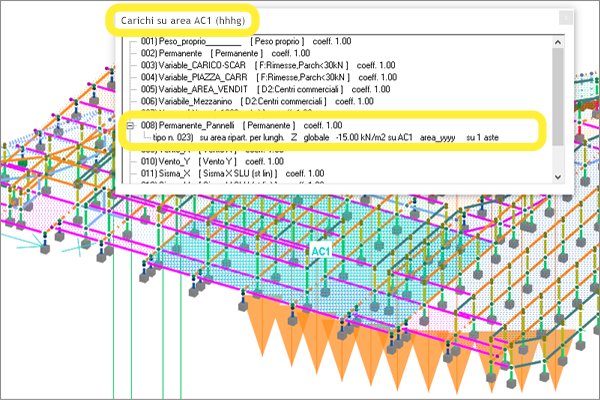

I carichi possono essere applicati direttamente agli elementi strutturali (carichi sui nodi o carichi concentrati, distribuiti o di natura termica su aste e gusci), o anche si pu? far calcolare al programma il contributo sui singoli elementi di “aree di carico”, “carichi di solaio”, “linee di carico”, “carichi linearmente variabili”.

Le azioni sismiche vengono create in automatico; le soluzioni di ogni condizione di carico vengono successivamente combinate associando a ciascuna un diverso coefficiente per ottenere i casi di verifica: il programma propone in automatico i coefficienti e le masse sismiche relative alle combinazioni di S.L.U., di S.L.E. e di S.L.D. richieste dalle varie Normative, tra cui le Norme Tecniche per le Costruzioni del 17/01/2018. Sono comunque generabili altre combinazioni a cura  dell’utente.

Il programma evidenzia, tramite il navigatore di progetto, lo stato di progetto delle travi incidenti un pilastro e riassume in modo visivamente immediato le verifiche di gerarchia delle resistenze dei momenti al nodo di una struttura in c.a.. Tutte le verifiche sono riassunte in modo grafico e stampabili in formato testo; si possono interrogare i singoli nodi in modo da ottenere informazioni pi? estese ed esaustive.

DOLMEN permette l’analisi statica e l’analisi dinamica. ? possibile inserire piani rigidi con una funzione diretta o con l’introduzione di opportune membrane in modo da tenere in conto particolarit? quali fori, piani non infinitamente rigidi e piante irregolari. Il Solutore dinamico (DW6) consente di eseguire un’analisi completa o di condensare le masse in pochi nodi. Il controllo delle forme modali d? la possibilit? di interpretare il comportamento della struttura sotto azioni orizzontali cicliche e di controllare le scelte progettuali.

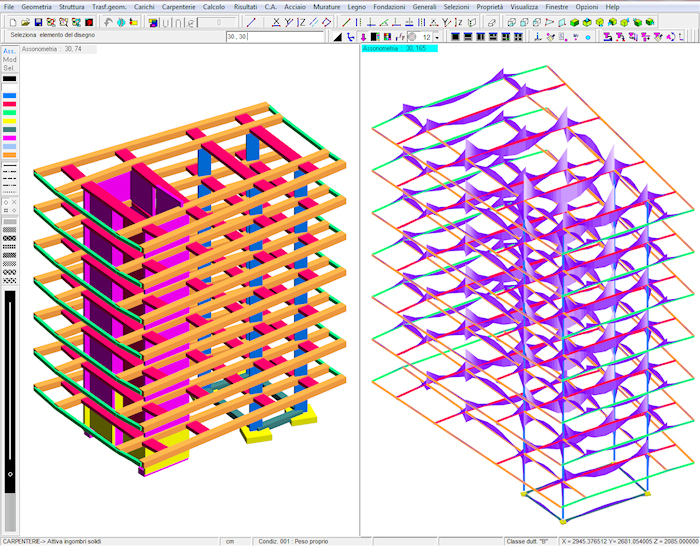

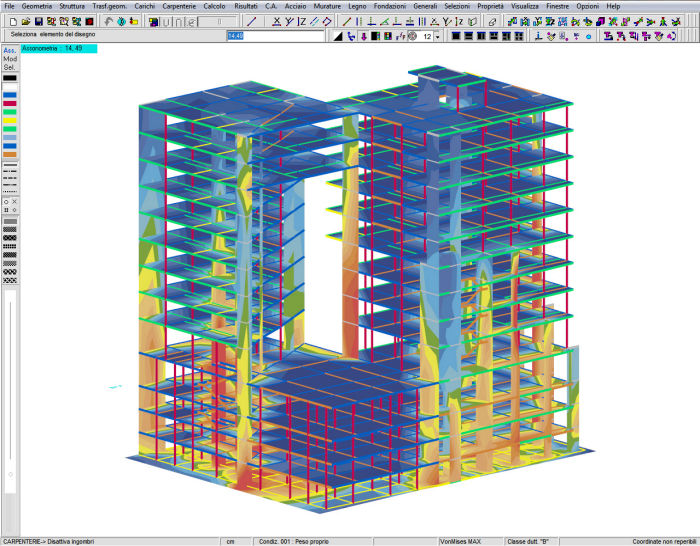

Il CAD 3D struttura ha poi un’ampia serie di funzioni per l’interrogazione e la visualizzazione dei risultati forniti sia dall’analisi strutturale che dai singoli moduli di verifica: sono disponibili mappature di colore, diagrammi vettoriali o animazioni (per le deformazioni ed i modi di vibrare); per tutte le rappresentazioni ? consentita un’interrogazione puntuale.

Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. Lorem ipsum dolor sit amet, consetetur sadipscing elit.

I dati relativi al modello strutturale possono essere salvati in formato IFC, leggibile direttamente dai pi? comuni software di modellazione architettonica, quali ArchiCAD, Allplan, Revit, ecc. DOLMEN ? anche in grado di importare nel CAD 3D Struttura gli oggetti strutturali (travi, pilastri, piastre o setti, muri) contenuti nel file di interscambio in formato IFC.

Con la release DOLMEN 18 le armature calcolate tramite i moduli DW14 – Trave Continua, DW16 – Pilastri e DW8 – Piastre e setti sono esportabili nel formato IFC consentendo cos? sia la visualizzazione tridimensionale che il computo.
